6AG1972-0BA12-2XA0 Connecteur de bus Installation facile Profibus Dp RS 485

• Utilisé pour connecter des nœuds PROFIBUS au câble de bus PROFIBUS
• Installation facile
• Les connecteurs FastConnect garantissent des temps de montage extrêmement courts grâce à leur technologie de déplacement d'isolant
• Résistances de terminaison intégrées (pas dans le cas de 6ES7 972-0BA30-0XA0)
• Les connecteurs avec prise Sub-D permettent la connexion de la PG sans l'installation supplémentaire de nœuds de réseau

Plusieurs versions du connecteur de bus sont disponibles, chacune optimisée pour les appareils à connecter:

• Connecteur de bus avec sortie de câble axiale (180 °), p. Ex. Pour PC et OP SIMATIC HMI, pour vitesses de transmission jusqu'à 12 Mbps avec résistance de terminaison de bus intégrée.
• Connecteur de bus avec sortie de câble verticale (90 °);

Ce connecteur permet une sortie de câble verticale (avec ou sans interface PG) pour des vitesses de transmission allant jusqu'à 12 Mbps avec une résistance de terminaison de bus intégrée. À une vitesse de transmission de 3, 6 ou 12 Mbps, le câble enfichable SIMATIC S5 / S7 est requis pour la connexion entre connecteur de bus avec interface PG et dispositif de programmation.

• Connecteur de bus avec sortie de câble à 30 ° (version économique) sans interface PG pour des vitesses de transmission jusqu'à 1,5 Mbps et sans résistance de terminaison de bus intégrée.
• Connecteur de bus PROFIBUS FastConnect RS 485 (sortie de câble à 90 ° ou 180 °) avec des vitesses de transmission jusqu'à 12 Mbps pour un montage rapide et facile à l'aide de la technologie de connexion par déplacement d'isolant (pour fils rigides et souples).

Fonction

La méthode de dénudage FastConnect permet de connecter rapidement et facilement les connecteurs PROFIBUS aux câbles PROFIBUS.

La structure particulière des câbles de bus FastConnect permet l'utilisation de l'outil de dénudage FastConnect, qui permet de dénuder la gaine et le blindage tissés en une seule opération avec une précision parfaite. Le câble ainsi préparé est connecté au connecteur de bus FastConnect selon la méthode du déplacement d'isolant.

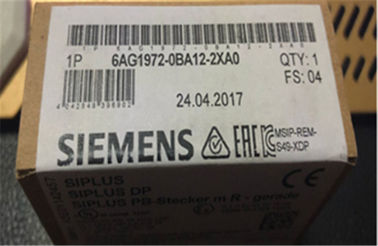

Connecteur de bus 6AG1972-0BA12-2XA0

Connecteur SIPLUS DP PROFIBUS M Sortie de câble R-90 ° -25 ... + 70 ° C avec revêtement conforme à base de 6ES7972-0BA12-0XA0

Produit
Numéro d'article (numéro face au marché)	6AG1972-0BA12-2XA0
Description du produit	Connecteur SIPLUS DP PROFIBUS M Sortie de câble R-90 ° -25 ... + 70 ° C avec revêtement conforme à base de 6ES7972-0BA12-0XA0
Famille de produits	Connecteur de bus RS 485
Cycle de vie du produit (PLM)	PM300: Produit actif
Informations de livraison
Règlement sur le contrôle des exportations	AL: N / ECCN: N
Délai d'exécution départ usine	22 jours / jours
Poids net / kg)	0,05 kg
Dimensions du produit (L x L x H)	Indisponible
Dimension de l'emballage	6,80 x 7,80 x 3,00
Taille de l'emballage unité de mesure	CM
Unité de quantité	1 pièce
Quantité d'emballage	1
Informations supplémentaires sur le produit
EAN	4042948396902
UPC	040892549058
Code de produit	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Groupe de produits	4573
Pays d'origine	Allemagne
Conformité aux restrictions de substances conformément à la directive RoHS	Depuis: 01.01.2012
Classe de produit	B: retour limité, veuillez contacter votre partenaire / contact
Catégorie d'obligation pour la reprise d'équipements électriques et électroniques après utilisation	Aucune obligation de reprendre les équipements électriques et électroniques après utilisation
